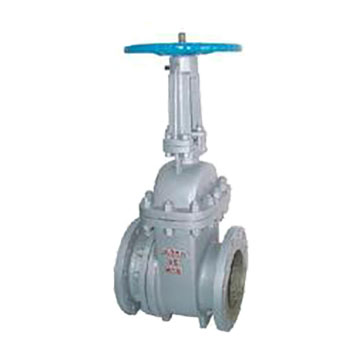

Z41H铸钢法兰闸阀

一、Z41H铸钢法兰闸阀概述：

闸阀概述闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不适合作调节和节流。闸板有两个密封面，常用的楔式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为5°。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀(亦叫明杆闸阀）。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。有的阀门，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

二、Z41H铸钢法兰闸阀具有以下优点；

1．流体阻力小，密封面受介质的冲刷和侵蚀小。

2．开闭较省力。

3．介质流向不受限制，不扰流、不降低压力。

4．形体简单，结构长度短，制造工艺性好，适用范围广。

闸阀的种类：按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

三、Z41H铸钢法兰闸阀设计标准

四、Z41H 铸钢法兰闸阀--压力试验  Pressure Test

五、Z41H 铸钢法兰闸阀--主要零件材料及性能 Main Part Materials and Property

六、Z41H铸钢法兰闸阀--主要尺寸和重量   Size Main Dimensions and Weight
